- Длина завесы154 см
- Ширина проёмадо 1,5 м
- Высота установкидо 2,5 м
- Тепловая мощностьдо 13,5 кВт
- Питание220 В
- Расход воздуха1 500 м³/ч
- Управлениепроводной пульт, в комплекте
- ЗащитаIP21 — для сухих помещений
Что в коробке и что нужно
Нужна система отопления. Завесу подключает монтажник: воду — к патрубкам, сеть 220 В — к вентилятору.

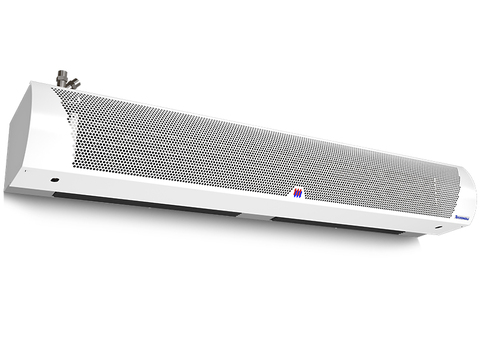

Тепловая завеса водяная Тепломаш КЭВ-29П2121W
Когда подходит эта завеса
Водяная завеса: берёт тепло из системы отопления здания и отсекает холодный воздух, пока дверь или ворота открыты. Серия 200 Комфорт рассчитана на высоту установки до 2,5 м.
Подходит
- Склад, цех, торговый зал с отоплением
- Расходы на работу — только электричество на вентилятор
- Проём высотой до 2,5 м
- Можно поставить сбоку от двери — размещение универсальное
Лучше другое
- Проём выше 2,5 м — профессиональные серии на 3–4,5 м
- Ворота склада или цеха — завесы для ворот, до 6 м
- Автомойка, влажное помещение — нужна завеса с защитой IP54,
- В здании нет отопления с горячей водой — нужна электрическая завеса
Проём шире завесы?
Широкий проём закрывают несколькими завесами в ряд. Назовите размеры — подберём.
Что спрашивают про эту модель
Что нужно для подключения?
Отопление с горячей водой и сеть 220 В для вентилятора. Завесу подключает монтажник.
Пульт в комплекте?
Да, пульт идёт в комплекте.
На какую высоту вешать?
По данным производителя — не выше 2,5 м от пола. Выше поток не дойдёт до низа проёма.
Работает без нагрева?
Да, есть режим без нагрева: летом завеса отсекает жаркий воздух и пыль.
Шумит?
На расстоянии 5 м — 51 дБ. Чем длиннее и мощнее завеса, тем она громче.
КЭВ-29П2121W — водяная тепловая завеса Тепломаш, длина 1,5 м, мощность 13,5 кВт. Подходит для проёмов высотой до 2,5 м.
Водяная завеса для входа с дверью до 2,5 м. Греет от системы отопления или котельной, электричество тратит только на вентилятор.
Как работает
- Теплообменник из медных трубок с алюминиевыми рёбрами. Мощность указана при воде 95/70 °С, ниже — таблица для других температур.
- В комплекте пульт HL10 и инфракрасный пульт, три скорости вентилятора.
- Пульт открывает и закрывает клапан на воде и управляет насосом. Если в помещении становится ниже −20 °С, включает малую скорость и открывает клапан.
Регулировка температуры
Температуру воздуха регулирует только узел терморегулирования (клапан с приводом, при необходимости насос) — его нужно заложить при монтаже. Подходят смесительные узлы Тепломаш КЭВ-УТМ, без насоса и с насосом. Узел без насоса ставят при перепаде давления в сети от 40 кПа, при меньшем — узел с насосом.
Установка и подключение
- Горизонтально над проёмом или вертикально сбоку, кронштейны в комплекте.
- Вода до 150 °С и 1,2 МПа, патрубки G 1/2" с наружной резьбой. На подаче обязателен фильтр грубой очистки.
- Питание 220 В, автомат 6 А. Подключает электрик.
Важно знать
- Если зимой отключат отопление, завесу нужно обесточить и слить воду. Для защиты от разморозки есть опция — термостат защиты от замораживания.
Тепловая мощность при разной температуре воды
| Вода, вход/выход | Тепловая мощность, кВт | Подогрев воздуха, °С |
|---|---|---|
| 95/70 °С | 13,5/10,3 | 26/30 |
| 80/60 °С | 10,8/8,3 | 21/55 |
| 60/40 °С | 5,6/4,2 | 11/12 |
Через косую черту — значения от максимальной скорости вентилятора к минимальной. Воздух в помещении +15 °С.
- ПроизводительТепломаш
- Гарантийный срок3 года
- Серия200 Комфорт
- Страна производстваРОССИЯ
- Цвет корпусаБелый/Серый
- Материал корпусаМеталл
- Тип нагревательного элементаВодяной теплообменник
- Ступени мощности обогрева, кВт10/13,5
- Вес товара (нетто), кг24
- Высота товара, см22.5
- Глубина товара, см33
- Ширина товара, см154
- Индикация включенияДа
- Вид управленияДистанционное проводное
- Точность установки температуры0,5 °С
- Регулировка температурыДа (при использовании терморегулятора)
- Тип термостатаЭлектронный
- Количество режимов нагрева2
- Макс. потребляемая мощность, кВт0.2
- Напряжение электропитания, В220 - 240
- Область примененияКоммерческое оборудование
- Пульт управления в комплектеДа
- Класс пылевлагозащищенностиIP21
- Набор крепежных элементов в комплектеДа
- Вариант размещенияУниверсальное
- Макс. производительность (расход)1500
- Регулировка скорости вращения вентилятораСтупенчатая
- Макс. температура воды150
- Нагрев воздуха (дельта температуры)26
- Макс. тепловая мощность13.5
- Режим 'без нагрева'Да
- Макс. давление в водопроводе12
- Резьба входного патрубка1/2
- Резьба выходного патрубка1/2
- Длина воздушной струи2.5
- Мощность двигателей вентилятора200
- Количество режимов вентиляции3
- Макс. высота установки2.5
- Подключение к электросетиКабельный ввод на корпусе
- Уровень шума на расстоянии 5м51
- Рекомендованная ширина проема, м1.5
- ТермостатЭлектронный
- Скорость воздуха на выходе из сопла6.5
- Потребляемый ток0.9
