- Длина завесы111 см
- Ширина проёмадо 1 м
- Высота установкидо 4,5 м
- Тепловая мощностьдо 19,6 кВт
- Питание220 В
- Расход воздуха2 500 м³/ч
- Управлениепроводной пульт, в комплекте
- ЗащитаIP21 — для сухих помещений
Что в коробке и что нужно
Нужна система отопления. Завесу подключает монтажник: воду — к патрубкам, сеть 220 В — к вентилятору.

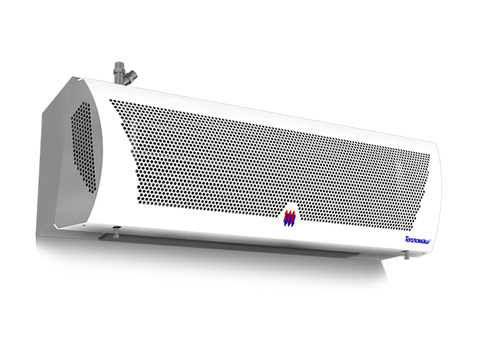

Тепловая завеса водяная Тепломаш КЭВ-44П4131W
Когда подходит эта завеса
Водяная завеса: берёт тепло из системы отопления здания и отсекает холодный воздух, пока дверь или ворота открыты. Серия 400 Комфорт рассчитана на высоту установки до 4,5 м.
Подходит
- Склад, цех, торговый зал с отоплением
- Расходы на работу — только электричество на вентилятор
- Проём высотой до 4,5 м
- Можно поставить сбоку от двери — размещение универсальное
Лучше другое
- Ворота склада или цеха — завесы для ворот, до 6 м
- Автомойка, влажное помещение — нужна завеса с защитой IP54,
- В здании нет отопления с горячей водой — нужна электрическая завеса
Проём шире завесы?
Широкий проём закрывают несколькими завесами в ряд. Назовите размеры — подберём.
Что спрашивают про эту модель
Что нужно для подключения?
Отопление с горячей водой и сеть 220 В для вентилятора. Завесу подключает монтажник.
Пульт в комплекте?
Да, пульт идёт в комплекте.
На какую высоту вешать?
По данным производителя — не выше 4,5 м от пола. Выше поток не дойдёт до низа проёма.
Работает без нагрева?
Да, есть режим без нагрева: летом завеса отсекает жаркий воздух и пыль.
Шумит?
На расстоянии 5 м — 62 дБ. Чем длиннее и мощнее завеса, тем она громче.
КЭВ-44П4131W — водяная тепловая завеса Тепломаш, длина 1 м, мощность 19,6 кВт. Подходит для проёмов высотой до 4,5 м.
Мощная водяная завеса для входов и ворот складов, цехов и торговых центров с проёмами высотой от 3 до 5 м. Над широким проёмом ставят несколько завес в ряд. Греет от системы отопления или котельной.
Как работает
- Теплообменник из медных трубок с алюминиевыми рёбрами. Мощность указана при воде 95/70 °С, ниже — таблица для других температур.
- В комплекте пульт HL10 и инфракрасный пульт, три скорости вентилятора. Пульт управляет клапаном и насосом.
- Если в помещении становится ниже −20 °С, завеса открывает клапан и включает малую скорость.
- Опции: концевой выключатель на дверь; БЛОК-WA — для внешнего термостата.
Регулировка температуры
Температуру воздуха регулирует только узел терморегулирования — клапан с приводом и при необходимости насос. Подходят смесительные узлы Тепломаш КЭВ-УТМ. Узел без насоса — при перепаде давления в сети от 40 кПа, при меньшем — с насосом.
Установка и подключение
- Горизонтально над проёмом, вертикально сбоку или на шпильках М6. Кронштейны в комплекте.
- Вода до 150 °С и 1,2 МПа, патрубки G 3/4" с наружной резьбой. Фильтр грубой очистки на подаче обязателен.
- Питание 230 В, автомат 6 А. Подключает электрик.
Важно знать
- Если зимой отключат отопление, завесу нужно обесточить и слить воду. Опция — термостат защиты от замораживания.
Тепловая мощность при разной температуре воды
| Вода, вход/выход | Тепловая мощность, кВт | Подогрев воздуха, °С |
|---|---|---|
| 95/70 °С | 19,6/12,7 | 23/29 |
| 80/60 °С | 15,6/10,0 | 18/23 |
| 60/40 °С | 4,9/3,9 | 6/9 |
Через косую черту — значения от максимальной скорости вентилятора к минимальной. Воздух в помещении +15 °С.
- ПроизводительТепломаш
- Гарантийный срок3 года
- Серия400 Комфорт
- Страна производстваРОССИЯ
- Цвет корпусаБелый/Серый
- Материал корпусаМеталл
- Тип нагревательного элементаВодяной теплообменник
- Ступени мощности обогрева, кВт12,7/19,6
- Вес товара (нетто), кг25
- Высота товара, см35.5
- Глубина товара, см40.5
- Ширина товара, см111
- Индикация включенияДа
- Вид управленияДистанционное проводное
- Точность установки температуры0,5 °С
- Регулировка температурыДа (при использовании терморегулятора)
- Тип термостатаЭлектронный
- Количество режимов нагрева2
- Макс. потребляемая мощность, кВт0.265
- Напряжение электропитания, В220 - 240
- Область примененияПромышленное оборудование
- Пульт управления в комплектеДа
- Класс пылевлагозащищенностиIP21
- Набор крепежных элементов в комплектеДа
- Вариант размещенияУниверсальное
- Макс. производительность (расход)2500
- Регулировка скорости вращения вентилятораСтупенчатая
- Макс. температура воды150
- Нагрев воздуха (дельта температуры)23
- Макс. тепловая мощность19.6
- Режим 'без нагрева'Да
- Макс. давление в водопроводе12
- Резьба входного патрубка3/4
- Резьба выходного патрубка3/4
- Длина воздушной струи4.5
- Мощность двигателей вентилятора265
- Количество режимов вентиляции3
- Макс. высота установки4.5
- Подключение к электросетиКабельный ввод на корпусе
- Уровень шума на расстоянии 5м62
- Рекомендованная ширина проема, м1
- ТермостатЭлектронный
- Скорость воздуха на выходе из сопла11.3
- Потребляемый ток1.2
