- Тепловая мощностьдо 35 кВт
- Расход воздуха2 700 м³/ч
- Длина струи14,5 м
- Высота установки4–6 м
- Подключение воды1 дюйма, до 150 °C, до 12 бар
- Электричество220 В, 160 Вт — только вентилятор
- Размер40 × 51 × 65 см, 25 кг
Что в коробке и что нужно
Нужна система отопления. Тепловентилятор подключает монтажник: воду — к патрубкам 1 дюйма, сеть 220 В — к вентилятору.

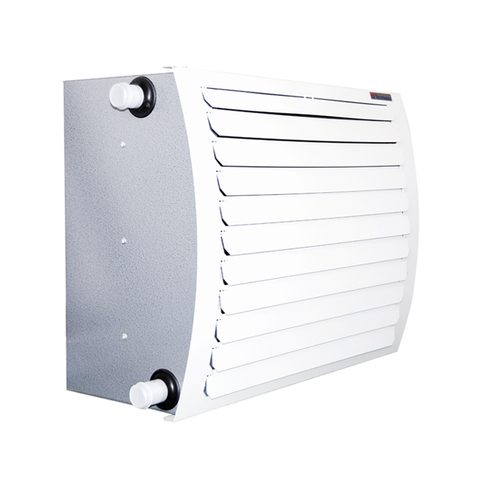

Тепловентилятор водяной Тепломаш КЭВ-69Т4W3
Когда выбирать водяной тепловентилятор
Берёт тепло из системы отопления и разгоняет его вентилятором по залу. Сам тратит только электричество на вентилятор — 160 Вт.
Подходит
- Склад, цех, автосервис с котлом или центральным отоплением
- Торговый зал — защита IP54
- Потолок от 4 до 6 м
- Постоянное отопление, а не разовый прогрев
Лучше другое
- Нет системы отопления — нужна тепловая пушка
- Потолок ниже 4 м — модели для потолков до 4 м
- Потолок выше 6 м — модели для потолков выше 6 м
- Закрыть ворота от холода — это задача тепловой завесы
Что спрашивают про эту модель
К какому котлу подойдёт?
К любому, который даёт горячую воду: газовому, твердотопливному, электрическому — и к центральному отоплению. Вода — до 150 °C, давление — до 12 бар, патрубки 1 дюйма.
Сколько тепла он даст на моей воде?
До 35 кВт — это максимальная мощность. Если вода в системе холоднее, тепла будет меньше. Назовите температуру — посчитаем.
Нужен ли регулятор скорости?
Регулятор скорости идёт в комплекте.
Можно на автомойку?
Нет: в паспорте Тепломаш запрещает ставить эти тепловентиляторы на автомойках. Подходят для автосервиса, склада, цеха.
Кронштейн в комплекте?
Да, монтажный кронштейн лежит в коробке.
Вы монтируете?
Нет, только продаём и подбираем. К отоплению тепловентилятор подключает ваш монтажник.
КЭВ-69Т4W3 — водяной тепловентилятор Тепломаш мощностью 35 кВт, расход воздуха 2700 м³/ч.
Водяные тепловентиляторы для отопления цехов, складов, автосервисов, спортзалов и торговых помещений. Греют от системы отопления или котельной, электричество тратят только на вентилятор.
Как работает
- Теплообменник из медных трубок с алюминиевыми рёбрами. Мощность указана при воде 95/70 °С, ниже — таблица для других температур.
- В комплекте пульт HL10 с термостатом +5…+35 °С и инфракрасный пульт. Три скорости вентилятора, режим без нагрева.
- Пульт может управлять группой тепловентиляторов.
- Стальной корпус IP54, стальные жалюзи: их выставляют один раз при монтаже.
Регулировка температуры
Температуру воздуха регулирует только узел терморегулирования — клапан с приводом и при необходимости насос. Подходят смесительные узлы Тепломаш КЭВ-УТМ. Узел без насоса — при перепаде давления в сети от 40 кПа, при меньшем — с насосом.
Установка и подключение
- На стену или на потолок, кронштейн в комплекте, наклон 0–18°.
- Вода до 150 °С и 1,2 МПа, патрубки сверху или снизу. Фильтр на подаче и сливные краны в обвязке обязательны.
- Питание 230 В, автомат 6 А. Подключает электрик.
Важно знать
- Работает в помещениях от +5 до +35 °С. Не для автомоек, теплиц и помещений со 100 % влажностью.
Тепловая мощность при разной температуре воды
| Вода, вход/выход | Тепловая мощность, кВт | Подогрев воздуха, °С |
|---|---|---|
| 95/70 °С | 35/21,2 | 38/46 |
| 80/60 °С | 28,2/17,1 | 31/37,5 |
| 60/40 °С | 15,7/9,4 | 17/20,5 |
Через косую черту — значения от максимальной скорости вентилятора к минимальной. Воздух в помещении +15 °С.
- ПроизводительТепломаш
- Гарантийный срок2 года
- СерияTW
- Страна производстваРОССИЯ
- Цвет корпусаСветло-серый
- Материал корпусаМеталл
- Тип нагревательного элементаВодяной теплообменник
- Вес товара (нетто), кг25
- Высота товара, см51
- Глубина товара, см65
- Ширина товара, см40
- Индикация включенияДа
- Вид управленияДистанционное проводное
- Точность установки температуры0,5 °С
- Регулировка температурыДа (при установке смесительного узла, опция)
- Тип термостатаЭлектронный
- Вид установки (крепления)Настенная, Потолочная
- Макс. потребляемая мощность, кВт0.16
- Напряжение электропитания, В220 - 240
- Область примененияПромышленное оборудование
- Пульт управления в комплектеДа
- Класс пылевлагозащищенностиIP54
- Набор крепежных элементов в комплектеДа
- Макс. производительность (расход)2700
- Регулировка скорости вращения вентилятораСтупенчатая
- Макс. температура воды150
- Нагрев воздуха (дельта температуры)38
- Макс. тепловая мощность35
- Макс. давление в водопроводе12
- Резьба входного патрубка1
- Резьба выходного патрубка1
- Рекомендованная высота установкиот 4 до 6 метров
- Длина воздушной струи14.5
- Мощность двигателей вентилятора160
- Количество режимов вентиляции3
- Подключение к электросетиКабельный ввод на корпусе
- Уровень шума на расстоянии 5м51
- ТермостатЭлектронный
- Потребляемый ток0.9
